O registro de esfera industrial é um daqueles componentes que muita gente só percebe a importância quando aparece um problema na operação. E, na prática, isso acontece com frequência.

Uma especificação errada pode gerar desde pequenos vazamentos até perda de eficiência, desgaste acelerado da linha e paradas inesperadas no sistema. Por isso, entender como escolher o registro correto faz toda a diferença na segurança e no desempenho da instalação.

A boa notícia é que evitar esse tipo de problema não é complicado quando alguns pontos técnicos são avaliados com atenção. Ao longo deste conteúdo, vamos explicar como funciona uma válvula esfera industrial, como definir a pressão, escolher o diâmetro e quais materiais são indicados para cada aplicação. Continue a leitura!

O que é um registro de esfera industrial e como funciona?

Dentro de sistemas hidráulicos e industriais, o controle do fluxo precisa ser rápido, seguro e confiável. É justamente aí que o registro de esfera industrial se destaca.

Esse tipo de válvula é amplamente utilizado porque oferece excelente vedação, operação simples e alta resistência para diferentes condições de trabalho.

Ele é o componente responsável por interromper ou liberar totalmente a passagem do fluido dentro da tubulação, e isso acontece com um acionamento rápido e muito eficiente.

Principais características do registro de esfera industrial

O grande diferencial do registro de esfera industrial está no seu mecanismo interno. Ele possui uma esfera perfurada que gira dentro do corpo da válvula:

• Quando o furo fica alinhado com a tubulação, o fluxo passa livremente;
• Quando a esfera gira, o fluxo é interrompido.

Esse processo acontece em apenas ¼ de volta, o que torna a operação extremamente prática.

Diferente de outros modelos de válvula, o registro esfera industrial oferece fechamento quase hermético, reduzindo significativamente o risco de vazamentos.

Onde esse tipo de registro é mais utilizado?

A versatilidade é uma das razões pelas quais a válvula esfera industrial está presente em tantos segmentos. Ela pode ser usada em sistemas simples de condução de água até processos industriais mais exigentes, que trabalham com pressão elevada e fluidos agressivos.

Nas redes hidráulicas industriais, por exemplo, o registro de esfera é utilizado para controlar trechos da tubulação, facilitar manutenções e garantir um isolamento seguro da linha quando necessário.

Em sistemas de incêndio, ele é bastante aplicado por oferecer abertura rápida e confiabilidade operacional.

Também é muito comum encontrar esse tipo de registro em linhas de água, gás e ar comprimido, sobretudo em ambientes industriais.

Outro setor que utiliza bastante o registro de esfera industrial é o das indústrias químicas e alimentícias. Nesses ambientes, a escolha correta do material é fundamental para evitar corrosão, contaminação e desgaste precoce da válvula.

Como especificar o registro de esfera industrial pela pressão

A pressão de trabalho da linha é um dos fatores mais importantes da especificação, porque ela influencia na segurança, na durabilidade e no desempenho do sistema.

Quando a válvula é escolhida sem considerar corretamente a pressão da aplicação, os problemas aparecem rapidamente. Vazamentos, desgaste prematuro e falhas operacionais costumam ser os primeiros sinais.

Por isso, entender como funciona essa especificação ajuda a evitar prejuízos e aumenta muito a confiabilidade da instalação.

O que significa classe de pressão?

Ao analisar uma válvula esfera industrial, é comum encontrar termos como PN, PSI e ANSI. Apesar de parecer complicado à primeira vista, essas classificações indicam o nível de pressão que o equipamento suporta com segurança.

• PN: bastante utilizado no Brasil e na Europa, significa “Pressão Nominal”;
• PSI: representa a pressão em libras por polegada quadrada, muito usado em padrões americanos;
• ANSI: está relacionado às classes de pressão padronizadas para aplicações industriais.

Também existe uma diferença importante entre pressão de trabalho e pressão máxima:

• Pressão de trabalho: é aquela utilizada continuamente no sistema
• Pressão máxima: representa o limite que a válvula suporta em determinadas condições.

E aqui vale um cuidado importante: trabalhar constantemente próximo do limite pode reduzir bastante a vida útil do registro.

Como identificar a pressão correta da aplicação

Para especificar corretamente um registro de esfera industrial, é necessário avaliar as condições reais de operação da linha. E isso vai muito além de olhar apenas a pressão indicada no sistema.

O primeiro ponto é entender qual é a pressão operacional da rede. Depois disso, também é importante considerar possíveis picos de pressão, conhecidos em muitos casos como golpes de aríete, que podem ocorrer durante partidas, fechamentos rápidos ou variações no processo.

Em aplicações industriais, quanto maior a temperatura do fluido, maior tende a ser a exigência sobre a válvula. Isso significa que um registro adequado para água fria pode não suportar a mesma pressão em linhas de vapor ou fluidos aquecidos.

Água, ar comprimido, produtos químicos e gases possuem comportamentos diferentes dentro da tubulação. Por isso, a especificação correta sempre deve considerar as características do processo como um todo.

Problemas causados por um registro subdimensionado

Quando o registro esfera industrial é especificado abaixo da necessidade real da aplicação, o sistema começa a sofrer consequências que geram impacto direto na operação.

• Vazamentos frequentes;
• Desgaste prematuro dos componentes;
• Risco operacional para o sistema.

E não para por aí: um registro mal especificado pode provocar queda de desempenho da linha, perda de eficiência e instabilidade no fluxo, afetando diretamente a produtividade do sistema.

Como escolher o diâmetro ideal do registro de esfera industrial

Depois da pressão, o diâmetro é outro elemento essencial na especificação do registro de esfera industrial.

A medida interfere na vazão do fluido, na velocidade do escoamento e na perda de carga da instalação. Por isso, mais do que simplesmente “encaixar” na tubulação, o registro precisa estar compatível com as condições reais de operação.

Como identificar o diâmetro compatível com a tubulação

A escolha do diâmetro começa pela identificação correta da tubulação existente. Normalmente, essa medida aparece em DN (Diâmetro Nominal) ou em polegadas, dependendo do padrão utilizado no sistema.

O mais importante é garantir total compatibilidade entre o registro de esfera industrial e a linha instalada para evitar adaptações desnecessárias, desalinhamentos e problemas futuros de vedação ou desempenho.

Em ambientes industriais, manter os componentes dentro do mesmo padrão facilita a manutenção, a reposição de peças e futuras ampliações da linha.

Erros comuns na escolha do diâmetro

Um dos erros mais frequentes é instalar um registro menor que a tubulação na tentativa de reduzir custos. Embora pareça uma economia inicial, isso cria restrições no fluxo e afeta o desempenho do sistema.

Entre os principais problemas causados pelo subdimensionamento, podemos destacar:

• Restrição da vazão do fluido;
• Aumento da perda de carga;
• Maior esforço operacional da linha;
• Desgaste acelerado dos componentes;
• Queda de desempenho do sistema.

O superdimensionamento também merece cuidado. Um registro excessivamente grande aumenta custos sem necessidade e dificulta o controle adequado do fluxo em determinadas aplicações.

Cuidados na instalação e manutenção do registro de esfera industrial

Mesmo escolhendo um registro de esfera industrial de qualidade, a instalação e a manutenção continuam sendo etapas fundamentais para um bom desempenho da linha.

Afinal, muitos problemas operacionais não acontecem por defeito da válvula em si, mas por erros de montagem, desalinhamento ou uso inadequado no dia a dia.

Boas práticas de instalação

O primeiro cuidado importante é o alinhamento da tubulação. Um registro de esfera industrial instalado sob tensão ou desalinhamento sofre deformações e desgaste prematuro nos pontos de vedação.

Também é essencial garantir uma vedação adequada durante a montagem. O uso correto de veda rosca, juntas ou flanges ajuda a evitar vazamentos e melhora a segurança operacional da linha.

Outro detalhe que merece atenção é o respeito ao sentido de fluxo quando indicado pelo fabricante. Embora muitos registros de esfera sejam bidirecionais, alguns modelos industriais possuem especificações próprias de instalação.

Vale evitar apertos excessivos durante a montagem. Um torque acima do recomendado pode danificar conexões, comprometer a vedação e reduzir a vida útil do equipamento.

Como aumentar a vida útil do equipamento

A manutenção preventiva é uma das melhores formas de preservar o desempenho do registro de esfera industrial. Pequenas inspeções periódicas ajudam a identificar desgastes antes que eles se transformem em problemas maiores.

Entre os cuidados mais recomendados estão:

• Verificar possíveis vazamentos;
• Inspecionar conexões e pontos de vedação;
• Observar sinais de corrosão;
• Testar a abertura e fechamento da válvula;
• Avaliar desgaste dos componentes internos.

Na maioria das aplicações industriais, esse tipo de válvula foi projetado para trabalhar totalmente aberto ou totalmente fechado. Manter o registro parcialmente aberto por longos períodos acelera o desgaste da esfera e das sedes de vedação.

Como escolher um fornecedor confiável de registro de esfera industrial

Escolher o fornecedor certo é tão importante quanto especificar corretamente o registro de esfera industrial. Afinal, mesmo um projeto bem dimensionado pode ter problemas com componentes de baixa qualidade ou sem garantia técnica.

Contar com um parceiro confiável ajuda a prevenir falhas operacionais, reduz os riscos de manutenção precoce e aumenta a segurança de toda a instalação.

Além disso, um bom fornecedor consegue oferecer suporte técnico especializado na escolha da válvula mais adequada para cada aplicação.

Antes de comprar um registro de esfera industrial, analise alguns critérios:

• Qualidade dos materiais utilizados;
• Certificações e conformidade com normas técnicas;
• Procedência do fabricante;
• Disponibilidade de estoque;
• Suporte técnico especializado;
• Variedade de modelos e aplicações.

A Quality Tubos trabalha com uma linha completa de válvulas e conexões industriais, ajudando você a encontrar a opção ideal para sua operação com mais segurança, eficiência e durabilidade. Visite a nossa loja!

FAQ

Abaixo, respondemos algumas das perguntas mais comuns para ajudar você a fazer uma escolha mais segura e eficiente para o seu sistema:

Como saber qual pressão o registro de esfera industrial suporta?

A pressão suportada pelo registro de esfera industrial é informada pelo fabricante através de classificações como PN, PSI ou ANSI. Também é preciso considerar a temperatura de operação e o tipo de fluido para garantir uma escolha segura.

Qual a diferença entre registro de esfera industrial e comum?

O modelo industrial é desenvolvido para suportar condições mais severas de pressão, temperatura e operação. Ele possui materiais mais resistentes, vedação reforçada e maior durabilidade em aplicações técnicas.

Posso usar registro de esfera parcialmente aberto?

O mais recomendado é utilizar o registro de esfera industrial totalmente aberto ou totalmente fechado. Manter a válvula parcialmente aberta por longos períodos pode causar desgaste prematuro da esfera e das sedes de vedação.

Qual o melhor material para ambientes corrosivos?

Em ambientes corrosivos, o aço inox costuma ser a melhor escolha. O material apresenta alta resistência à corrosão e excelente durabilidade em aplicações químicas, alimentícias e ambientes com alta umidade.

Se você já precisou interromper o fluxo de água em uma tubulação, provavelmente já ouviu falar do registro de gaveta. Esse componente discreto, mas essencial, é o responsável por garantir controle e segurança nos sistemas hidráulicos, e entender como ele funciona é indispensável para a eficiência e durabilidade do seu projeto.

Na prática, escolher o registro certo é o que faz toda a diferença entre um sistema bem ajustado e um que vive dando manutenção. O registro de gaveta oferece bloqueio total do fluxo com vedação precisa em qualquer tipo de instalação. Em outras palavras, é a solução perfeita para quem busca tranquilidade e eficiência no controle hidráulico.

Neste conteúdo, vamos explicar as diferenças entre os tipos de registro, suas principais aplicações e, claro, conferir os modelos disponíveis na Quality Tubos, que une qualidade técnica e atendimento próximo para ajudar você a fazer a melhor escolha. Vamos juntos?

O que é um registro de gaveta e como ele funciona

Antes de falarmos sobre aplicações e diferenças entre modelos, vale entender o que exatamente é o registro de gaveta e por que ele tem esse nome curioso. Trata-se de uma válvula de bloqueio que funciona por meio de uma peça móvel (a “gaveta”), responsável por abrir ou interromper completamente a passagem do líquido dentro da tubulação.

Essa característica torna o registro de gaveta ideal para situações em que o controle precisa ser simples e seguro – abrir ou fechar, sem meio-termo. Entenda melhor!

Características e materiais do registro de gaveta em latão

Na Quality Tubos, o modelo de gaveta bruto em latão é o destaque. O latão é conhecido pela excelente resistência mecânica e à corrosão, com longa durabilidade mesmo em ambientes úmidos ou de alta pressão. A vedação em Teflon (PTFE) proporciona fechamento hermético, sem vazamentos e mínima necessidade de manutenção.

A construção em corpo monobloco aumenta a robustez e minimiza os riscos de deformação ao longo do tempo. Esse tipo de registro é compatível com sistemas de água fria e quente, e atende desde residências até aplicações industriais que exigem desempenho confiável e contínuo.

Mecanismo de abertura total e bloqueio de fluxo

O funcionamento é simples e eficiente. Ao girar o volante, a haste interna movimenta a “gaveta”, que sobe ou desce dentro do corpo do dispositivo. Quando totalmente aberta, ela libera o caminho para a passagem do líquido com mínima resistência; quando fechada, encosta firmemente na sede, criando uma vedação completa.

Esse sistema é recomendado para instalações que precisam de bloqueio total, sem o risco de vazamentos parciais. E como o movimento é linear e a passagem do fluido ocorre de forma retilínea, há pouca perda de carga, aumentando a eficiência do sistema hidráulico.

Vantagens em sistemas de água fria e quente

Versátil e confiável, o modelo de gaveta em latão se adapta bem a diferentes temperaturas, sendo uma escolha inteligente para redes de água fria e quente. A estrutura metálica suporta variações térmicas sem deformar e mantém o mesmo padrão de vedação em ambas as condições.

Mesmo com uso frequente, o volante em aço e a haste em latão resistem ao desgaste. É uma alternativa segura para residências que buscam praticidade e também para sistemas prediais e industriais que precisam de estabilidade a longo prazo.

Principais aplicações do registro de gaveta

O registro de gaveta é uma das soluções mais versáteis do mercado hidráulico. Sua capacidade de bloquear totalmente a passagem do fluido sem comprometer a pressão o torna indispensável em diversos tipos de instalações.

Como o mecanismo trabalha de forma linear e o disco interno só entra em contato direto com a água durante o fechamento, o desgaste é mínimo. Isso se traduz em menos manutenção e maior vida útil.

Instalações hidráulicas residenciais e comerciais

Em ambientes residenciais e comerciais, o registro de gaveta é usado principalmente para interromper o abastecimento de água em determinados trechos da tubulação, como banheiros, cozinhas ou áreas técnicas. Ele é ideal para manutenções rápidas, sem precisar desligar toda a rede.

O modelo em latão da Quality Tubos proporciona a robustez necessária para suportar o uso contínuo e as variações de pressão comuns nestes sistemas. Além disso, o fechamento hermético evita vazamentos que poderiam comprometer revestimentos e estruturas.

Linhas de abastecimento predial e sistemas de aquecimento

Em prédios e condomínios, é comum que cada coluna ou setor conte com um registro de gaveta para controle independente da distribuição de água. Assim, é possível bloquear ou liberar o fluxo, facilitando as intervenções sem interromper o fornecimento geral.

Nos sistemas de aquecimento de água, o latão suporta altas temperaturas sem deformar e mantém a vedação estável. O registro atua com desempenho constante, mesmo sob pressão e calor contínuos.

Equipamentos industriais e sistemas de irrigação

Nos contextos industriais e agrícolas, o registro de gaveta é utilizado em linhas de abastecimento, caldeiras, compressores, bombas e sistemas de irrigação.

Por viabilizar vedação firme, resistência mecânica e compatibilidade com diferentes fluidos, o modelo da Quality Tubos assegura uma operação confiável mesmo em condições severas.

Situações em que o bloqueio total do fluxo é essencial

Há sistemas que simplesmente não podem correr o risco de vazamento, como redes de combate a incêndio, circuitos de aquecimento e linhas industriais pressurizadas. Nesses casos, o registro de gaveta é o mais indicado porque fecha completamente o percurso interno, garantindo estanqueidade e prevenindo perdas de pressão.

Essa característica faz com que o componente seja escolhido por encanadores, engenheiros e também por empresas que priorizam eficiência e segurança operacional.

Comparativo: registro de gaveta, globo, esfera e pressão

Na hora de escolher o tipo certo de registro, é comum surgir a dúvida: qual modelo se adapta melhor à minha necessidade? Embora todos tenham a mesma função geral – controlar o fluxo de líquidos -, cada um tem características específicas que influenciam no desempenho, na durabilidade e na facilidade de operação. Conheça as diferenças!

Registro de globo (válvula angular)

O registro globo, também conhecido como válvula angular, é indicado quando o objetivo é regular o fluxo de forma gradual. Diferente do registro de gaveta, que abre ou fecha completamente, o globo possibilita ajustar a passagem do líquido com precisão.

O modelo disponível na Quality Tubos é projetado para os sistemas de combate a incêndio e outras aplicações críticas. O ângulo de 45° facilita a instalação em locais de difícil acesso, e a construção em ferro fundido nodular confere alta resistência à pressão (até 230 psi) e durabilidade excepcional.

Com essas características, o registro de globo pode ser usado em redes de sprinklers, hidrantes e sistemas industriais que exigem controle preciso e confiabilidade total.

Registro de esfera

O registro de esfera utiliza uma esfera perfurada que gira dentro do corpo da válvula: ao alinhar o furo com a tubulação, o fluxo passa; e ao girar 90°, o fluxo é bloqueado.

Esse tipo de mecanismo oferece abertura e fechamento instantâneos, com boa vedação em sistemas que precisam de operação rápida e frequente. Também apresenta baixo desgaste interno e custo de manutenção.

Apesar dessas vantagens, o registro de esfera não é recomendado quando se precisa controlar o volume de passagem, apenas abrir ou fechar o circuito, papel que o registro de gaveta e o globo cumprem melhor.

Registro de pressão

O registro de pressão é usado em aplicações nas quais é necessário controlar a força ou vazão do fluido de forma contínua, ajustando a pressão interna da linha. É comum em sistemas hidráulicos prediais e industriais, sobretudo em locais que operam com pressões variáveis ou que precisam evitar sobrecargas no encanamento.

Embora não ofereça o bloqueio total como o de gaveta, é indispensável em sistemas que exigem estabilidade de pressão e proteção de componentes.

Leia também: Válvulas mais comuns nas instalações hidráulicas

Quando escolher o registro de gaveta em vez dos outros tipos

Se o seu sistema precisa de bloqueio total, resistência mecânica e longa vida útil, o registro de gaveta continua sendo a melhor opção. Ele é mais indicado para linhas principais de abastecimento, redes prediais e instalações industriais que operam sob pressão constante e necessitam de vedação completa.

Enquanto o globo e o de pressão são recomendados para ajustes graduais, e o de esfera para operações rápidas, o gaveta é o campeão da estanqueidade – perfeito para quem busca segurança e durabilidade em uma única peça.

Critérios para escolher o registro ideal para cada aplicação

A decisão sobre o tipo de registro não deve se basear somente no preço ou no tamanho da peça, mas sim nas condições de uso, tipo de fluido, pressão e temperatura de operação. Cada projeto tem suas particularidades, e entender esses fatores é o primeiro passo para ter segurança e eficiência.

Tipo de fluido, pressão e temperatura do sistema

Nem todo registro é adequado para qualquer tipo de fluido. Água fria, quente, vapor, óleo ou produtos químicos exigem materiais e vedações diferentes. O registro de gaveta em latão, por exemplo, é uma escolha segura para sistemas de água fria e quente, pois mantém a vedação mesmo sob altas temperaturas e pressões de até PN16 (16 bar).

Já em aplicações industriais ou sistemas de combate a incêndio, o registro globo em ferro fundido nodular se destaca por suportar pressões elevadas (até 230 psi) e oferecer controle preciso de vazão. Avaliar essas condições antes da compra evita falhas e prolonga a vida útil do sistema.

Material e dimensões da conexão

O material do corpo do registro precisa estar em harmonia com o restante da tubulação. Em instalações domésticas, o latão é o mais usado por sua resistência à corrosão e à variação térmica. Já o ferro fundido é adequado para ambientes industriais ou públicos, onde há maior exigência de robustez e durabilidade.

Outro ponto essencial é o diâmetro nominal (DN) e o tipo de rosca – como a rosca BSP, presente nos modelos da Quality Tubos. Escolher as dimensões corretas garante encaixe perfeito, evita vazamentos e facilita futuras manutenções.

Ambiente de uso: residencial, comercial ou industrial

Em residências e comércios, o foco costuma ser praticidade e facilidade de manutenção, enquanto nas instalações industriais, a prioridade é resistência à pressão e confiabilidade contínua.

Por isso, é importante avaliar onde o registro será instalado e com que frequência ele será acionado. Essa análise é simples e ajuda a determinar se o ideal é um modelo de gaveta, globo, esfera ou pressão, otimizando o funcionamento e evitando substituições precoces.

Por que comprar registros na Quality Tubos

Escolher um bom registro é importante, mas escolher onde comprar faz tanta diferença quanto. A Quality Tubos é reconhecida por unir qualidade técnica e atendimento humano, com soluções completas para quem busca segurança, durabilidade e eficiência em sistemas hidráulicos.

Seja para uma instalação residencial, comercial ou industrial, a equipe técnica está sempre pronta para orientar na escolha mais adequada, com base nas normas e especificações de cada aplicação.

Estoque amplo e pronta entrega

Quem trabalha com manutenção, obras ou sistemas pressurizados sabe: o tempo é um fator crítico. Por isso, a Quality Tubos mantém um estoque constantemente atualizado, com registros e conexões disponíveis para pronta entrega.

Controle de qualidade rigoroso e materiais certificados

Todos os registros da Quality Tubos passam por testes de pressão, estanqueidade e resistência, superando as exigências das normas do setor. Os materiais são cuidadosamente selecionados para oferecer resistência à corrosão e longa vida útil, o que reflete o compromisso da marca com a segurança e a durabilidade.

Suporte técnico especializado e garantia de desempenho

Outro diferencial é o atendimento técnico próximo e personalizado. A equipe da Quality Tubos indica o produto certo, mas também explica o porquê daquela escolha, ajudando o cliente a entender a função e o impacto de cada componente no sistema.

Com garantia estendida e suporte pós-venda, a empresa reforça a confiança em seus produtos e na relação com quem compra. Afinal, a parceria não termina na entrega, ela começa ali.

Quer encontrar o registro ideal para o seu projeto? Confira os produtos disponíveis na loja da Quality Tubos e escolha com confiança a solução certa para a sua instalação hidráulica.



A pressão na rede de incêndio é responsável por garantir que a água chegue com intensidade suficiente até os pontos de descarga, assegurando a eficácia no controle das chamas. Sem pressão adequada, o sistema pode falhar justamente no momento em que ele é mais necessário.

Segundo as normas brasileiras da ABNT e as instruções técnicas do Corpo de Bombeiros, existem valores mínimos de pressão e vazão que devem ser atendidos em qualquer projeto de prevenção contra incêndios. A conformidade não é só uma exigência legal, mas também um fator de segurança vital.

Neste artigo, vamos detalhar o que é a pressão na rede de incêndio, quais normas regulamentam o seu dimensionamento, como realizar o cálculo adequado, os fatores que mais influenciam esse parâmetro e quais boas práticas ajudam a manter o sistema eficiente. Continue a leitura!

O que é a pressão na rede de incêndio e por que ela é importante?

A pressão na rede de incêndio corresponde à força exercida pela água dentro das tubulações do sistema. Esse parâmetro é crucial porque define a velocidade e a distância do jato de água liberado por hidrantes e sprinklers. Quanto maior a pressão, mais eficiente será o alcance e a dispersão no combate às chamas.

Se a pressão for insuficiente, o jato de água pode não alcançar o foco do incêndio, comprometendo toda a estratégia de contenção. Por outro lado, pressões excessivas podem sobrecarregar válvulas e conexões, provocando rompimento de tubulações ou desperdício de recursos. O equilíbrio é, portanto, a chave para a eficiência e a segurança do sistema.

Normas e regulamentações sobre pressão na rede de incêndio

A legislação brasileira é bastante rigorosa quando se trata da pressão na rede de incêndio, justamente porque dela depende a eficiência do sistema no momento mais crítico.

A principal norma é a ABNT NBR 13714, que trata dos sistemas de hidrantes e de mangotinhos. Ela determina critérios de pressão mínima e vazão obrigatória, considerando sempre o ponto mais desfavorável da rede.

Já para os sistemas de sprinklers, a referência é a ABNT NBR 10897, que define exigências específicas de acordo com a classificação de risco da ocupação (baixo, médio ou alto).

Além dessas normas, os Corpos de Bombeiros estaduais publicam instruções técnicas próprias (como a IT-22 em São Paulo e a NT-17 em Minas Gerais), que detalham parâmetros adicionais e servem como base para a emissão do Auto de Vistoria do Corpo de Bombeiros (AVCB).

Requisitos mínimos de pressão para redes de incêndio em edificações

Nos hidrantes, a NBR 13714 exige que a pressão residual mínima garanta a vazão de 300 L/min em hidrantes de 40 mm e 900 L/min em hidrantes de 65 mm, mesmo quando operando no ponto mais desfavorável da rede.

Para os mangotinhos, que são equipamentos de uso simplificado, a norma prevê pressões menores, já que eles trabalham com vazões reduzidas, entre 80 e 100 L/min.

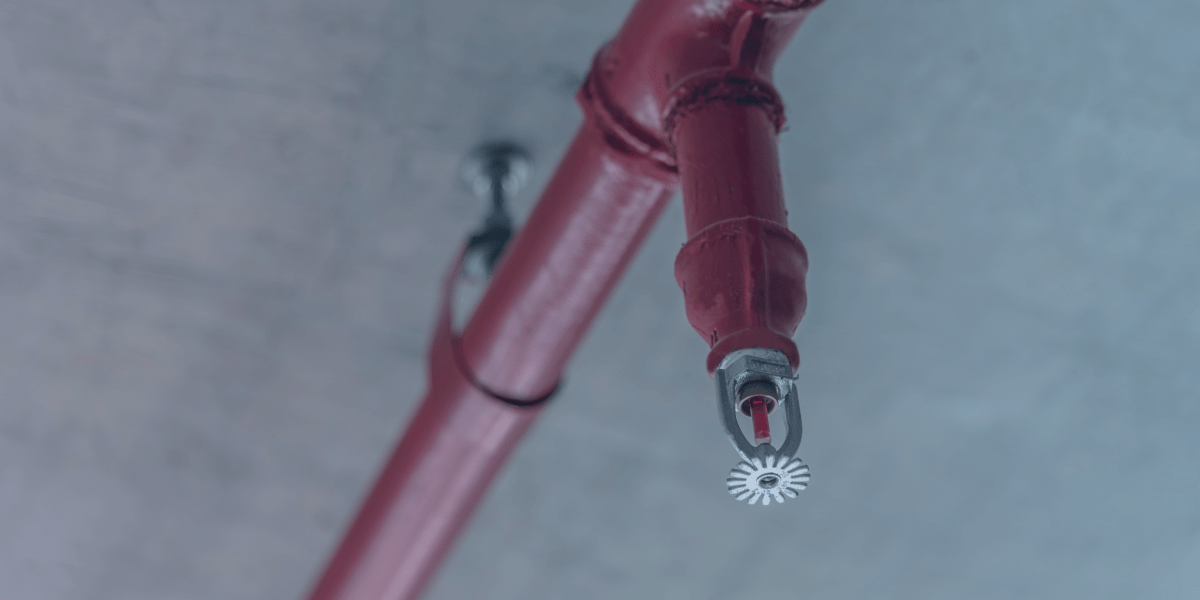

Quando falamos em sprinklers, a lógica é diferente. A NBR 10897 estabelece que cada chuveiro automático deve receber pressão adequada ao risco da ocupação. Em locais de risco leve, como escritórios, escolas e residências, as pressões podem variar de 0,5 a 1,2 bar por ponto.

Já em áreas de risco especial, como depósitos de combustíveis ou indústrias químicas, a pressão mínima pode ultrapassar 2,0 bar por sprinkler. Esses números mostram que o cálculo não é genérico: ele deve ser adaptado à realidade de cada edificação.

Leia também: Passo a passo: como instalar um sistema de hidrantes com tubos galvanizados

Consequências de não atender às exigências legais

Ignorar as exigências normativas pode ter efeitos sérios. Do ponto de vista legal, o Corpo de Bombeiros pode reprovar o projeto e negar a emissão do AVCB, documento essencial para o funcionamento de qualquer edificação. Em casos mais graves, há risco de interdição imediata do imóvel e aplicação de multas.

Mas as consequências mais perigosas vão além da burocracia. Se um sistema não atende aos parâmetros mínimos, ele pode falhar em uma emergência real. Isso significa que hidrantes ou sprinklers podem não funcionar, comprometendo a evacuação, o controle do incêndio e a preservação da vida humana.

Nesses casos, além das perdas materiais, existe também o risco de responsabilidade civil e até criminal para engenheiros e gestores responsáveis pelo sistema.

Veja também: Guia Completo de Proteção Contra Incêndio na Construção Civil: Medidas Essenciais e Melhores Práticas

Como calcular a pressão na rede de incêndio

O cálculo da pressão deve considerar três variáveis principais: altura manométrica total (HMT), perdas de carga e vazão requerida.

• Altura manométrica: é a diferença de nível entre o reservatório e o ponto de descarga.
• Perdas de carga: representam a resistência ao escoamento da água dentro da rede de tubulações, causada por atrito em tubos, válvulas e conexões.

Essas perdas são normalmente calculadas pela equação de Hazen-Williams, padrão em projetos hidráulicos. Por fim, é preciso garantir a vazão mínima exigida pelas normas para cada tipo de sistema.

Um ponto importante é entender os diferentes tipos de pressão:

• Pressão estática: medida quando não há escoamento de água;
• Pressão dinâmica: medida durante o fluxo;
• Pressão residual: valor obtido no ponto mais desfavorável, com a rede em operação. Este é o parâmetro mais importante para comprovar a eficiência do sistema.

Exemplo prático

Em um edifício de 10 andares, com cerca de 30 metros de altura, equipado com hidrantes de 40 mm que exigem 300 L/min, o cálculo começa pela altura geométrica: 30 m equivalem a 3 bar de pressão.

A isso somam-se as perdas de carga da tubulação, que podem chegar a 20% adicionais. Ainda assim, no último pavimento, deve-se garantir que a pressão residual mínima exigida pela norma seja alcançada.

Se a gravidade não for suficiente, será obrigatória a instalação de uma bomba de incêndio, dimensionada conforme a ABNT NBR 16704, para assegurar que a pressão nunca caia abaixo do limite em nenhuma condição de uso.

Fatores que influenciam a pressão na rede de incêndio

Diversos aspectos impactam diretamente a pressão disponível no sistema. O diâmetro e material das tubulações são determinantes: tubos estreitos ou de material inadequado aumentam significativamente as perdas de carga.

A distância e o desnível vertical também exigem compensações, pois quanto maior a altura a vencer, maior a pressão requerida.

Outro ponto é a vazão simultânea: se dois ou mais hidrantes ou sprinklers forem acionados ao mesmo tempo, a pressão em cada ponto tende a cair. Além disso, as chamadas perdas localizadas, geradas por válvulas, registros e curvas na tubulação, podem prejudicar o desempenho se não forem previstas corretamente no cálculo.

Problemas comuns relacionados à pressão na rede de incêndio

Os problemas mais frequentes são a pressão insuficiente ou, em alguns casos, a pressão excessiva. A insuficiência pode tornar o sistema inoperante no momento do combate, enquanto o excesso gera riscos como golpes de aríete e rompimento das tubulações.

Alguns sinais de alerta incluem ruídos anormais durante os testes, baixa vazão nos hidrantes, sprinklers que não pulverizam adequadamente e vazamentos recorrentes. Esses sintomas indicam que a rede precisa de ajustes imediatos.

Como manter a pressão correta na rede de incêndio

A manutenção preventiva é essencial. A NBR 16704 determina inspeções periódicas e testes anuais de bombas de incêndio, que verificam se a pressão residual está dentro dos parâmetros.

Também é recomendado realizar testes de fluxo em hidrantes e sprinklers, medindo a pressão efetiva em operação.

O uso de manômetros e registros de teste é fundamental para acompanhar o desempenho da rede. Hoje, muitos sistemas contam ainda com sensores digitais de monitoramento em tempo real, que emitem alertas automáticos em caso de queda de pressão.

Boas práticas de instalação e manutenção de tubulações

Um sistema de combate a incêndio só será confiável se utilizar materiais adequados e contar com instalação profissional. Tubulações em aço carbono, galvanizado ou ferro fundido são as mais indicadas por sua resistência a altas pressões e temperaturas.

A instalação deve ser feita exclusivamente por engenheiros habilitados e empresas credenciadas, seguindo os critérios normativos. Após a execução, inspeções regulares são indispensáveis para detectar corrosão, obstruções e vazamentos, garantindo que o sistema permaneça funcional ao longo dos anos.

A pressão na rede de incêndio é um parâmetro que vai muito além de um simples cálculo hidráulico: ela representa a linha que separa um sistema eficiente de um risco invisível.

Respeitar as normas da ABNT NBR 13714 e NBR 10897, realizar cálculos precisos e investir em manutenção preventiva são medidas de segurança que salvam vidas e protegem patrimônios.

Sua rede de incêndio precisa de tubulações confiáveis e de alto desempenho? A Quality Tubos fornece materiais resistentes e certificados para garantir eficiência, durabilidade e conformidade com as normas. Visite a nossa loja virtual e descubra a solução ideal para o seu projeto.



Você já teve problemas com canos estourando, chuveiros que espirram água com força demais ou torneiras que fazem barulho ao abrir? Tudo isso pode ter uma causa em comum: excesso de pressão na rede hidráulica. E é aí que entra a válvula redutora de pressão, responsável por manter o fluxo de água sob controle.

A ausência desse componente causa vazamentos silenciosos, aumento na conta de água e danos em equipamentos como aquecedores e filtros. Quando a pressão da água oscila ou é naturalmente elevada, esse tipo de válvula é indispensável para evitar prejuízos, tanto em residências quanto em prédios e instalações industriais.

Hoje, vamos explicar o que é uma válvula redutora de pressão, por que ela é tão importante nos sistemas hidráulicos, quando deve ser usada, como escolher o modelo ideal e quais cuidados garantem sua durabilidade. Continue com a leitura!

O que é uma válvula redutora de pressão?

A válvula redutora de pressão é um componente hidráulico que tem como principal função diminuir e estabilizar a pressão da água dentro das tubulações. Ela atua de forma automática, ajustando o fluxo para que ele não ultrapasse o limite ideal para o sistema, protegendo as estruturas e os equipamentos conectados à rede.

Na prática, o funcionamento é simples: quando a água entra com uma pressão acima do necessário, a válvula cria uma barreira controlada, reduzindo essa força e liberando apenas o volume necessário com a pressão certa. Esse controle reduz danos em torneiras, registros, chuveiros e conexões, além de trazer mais conforto para quem usa a água no dia a dia.

Onde a válvula redutora de pressão é instalada?

A instalação da válvula varia de acordo com o projeto, mas o mais comum é que ela seja posicionada logo após o ponto de entrada da água no imóvel, vindo da rua ou de uma caixa d’água. Em construções residenciais, costuma-se instalar a válvula próximo ao hidrômetro ou à entrada principal da rede hidráulica.

Em prédios com muitos andares, em que a pressão da água aumenta conforme a altura, pode ser necessário instalar mais de uma válvula ao longo da tubulação, principalmente nos andares mais baixos, que recebem a maior carga.

Já em sistemas industriais, a válvula também protege equipamentos sensíveis à pressão e aumenta a eficiência no consumo hídrico.

Por que a válvula redutora de pressão é tão importante?

A válvula redutora de pressão é uma peça de segurança essencial em qualquer sistema hidráulico. Quando bem dimensionada e instalada, evita uma série de problemas que podem gerar gastos, retrabalho e desconforto para os usuários.

Prevenção de danos e desperdícios

Pressões elevadas na rede hidráulica causam o rompimento de tubulações, vazamentos internos, desgaste precoce de conexões e falhas em equipamentos que dependem de uma pressão controlada para funcionar corretamente. O excesso de pressão também gera desperdício de água, o que impacta no valor da conta e no uso consciente dos recursos naturais.

Com a válvula redutora de pressão instalada, esses riscos são reduzidos. Ela garante que a água chegue aos pontos de uso com a força adequada para o consumo, sem comprometer a estrutura do sistema nem prejudicar a experiência dos usuários.

Mais conforto e durabilidade para o sistema

Sabe aquele chuveiro que varia de temperatura ou aquela torneira que espirra água para todos os lados? Muitas vezes, o problema não está no produto em si, mas na pressão desregulada da água. Com a válvula correta, o sistema ganha equilíbrio e estabilidade, proporcionando mais conforto na hora do uso.

Outro ponto importante é a durabilidade dos componentes hidráulicos. Quando a pressão está controlada, peças como registros, filtros, válvulas e aquecedores têm uma vida útil maior. Isso representa menos manutenção, menos trocas e mais economia ao longo do tempo.

Quando usar uma válvula redutora de pressão?

Embora seja útil em praticamente qualquer sistema hidráulico, a válvula redutora de pressão é essencial em situações específicas, especialmente quando a pressão da água ultrapassa os níveis recomendados para os materiais e equipamentos instalados.

Em muitos casos, sua ausência compromete toda a rede hidráulica a médio e longo prazo.

Pressão elevada na rede pública

Em diversas cidades, principalmente nas áreas centrais ou em terrenos mais baixos, é comum que a água chegue com pressão muito acima do ideal, variando entre 4 e 6 bar,  quando o recomendado para instalações residenciais costuma ser em torno de 2 a 3 bar.

Nesses casos, a instalação da válvula redutora de pressão não é só recomendada, é uma medida de proteção indispensável.

Edifícios e desníveis de terreno

Em prédios, a diferença de altura entre os andares faz com que os apartamentos dos andares mais baixos recebam a água com pressão maior do que os superiores. O mesmo vale para construções em terrenos inclinados.

Quanto maior o desnível, maior a força da água nos pontos inferiores. Aqui, a válvula entra como solução para uma distribuição uniforme e segura da pressão em toda a estrutura.

Proteção de equipamentos hidráulicos e industriais

Sistemas que contam com aquecedores, caldeiras, sistemas de irrigação ou equipamentos industriais também exigem controle rigoroso da pressão da água para funcionar corretamente. O uso da válvula nesses contextos é fundamental para evitar falhas operacionais e garantir o desempenho contínuo dos equipamentos.

Como escolher a válvula redutora de pressão ideal?

A escolha da válvula redutora de pressão ideal depende de alguns fatores técnicos e do entendimento das características do sistema hidráulico em que ela será aplicada. Não basta apenas instalar qualquer modelo, é importante observar capacidade, material, faixa de pressão e aplicação para ter eficiência e segurança.

Verifique a pressão da rede

O primeiro passo é identificar a pressão real da água no ponto de entrada do imóvel ou sistema com um manômetro ou com a ajuda de um profissional hidráulico. Saber essa informação é essencial para escolher uma válvula que suporte e regule corretamente a pressão para o nível desejado.

Considere a vazão e o diâmetro da tubulação

Outro ponto importante é verificar qual a vazão de água necessária no local e qual o diâmetro da tubulação. Válvulas incompatíveis com o volume de água que passa pelo sistema geram perda de desempenho ou não realizam a redução de forma adequada. Modelos maiores ou mais robustos são indicados para redes com maior fluxo, como em ambientes industriais.

Escolha materiais resistentes

Opte por válvulas fabricadas com materiais de alta durabilidade, como aço carbono, galvanizado e ligas metálicas fundidas, especialmente em sistemas que lidam com água quente ou que operam sob pressão constante. Esses materiais oferecem maior resistência à corrosão e têm vida útil mais longa.

Ajuste de pressão e manutenção

Alguns modelos permitem o ajuste da pressão de saída manualmente, o que dá mais flexibilidade ao sistema, principalmente em locais onde há variações sazonais no fornecimento de água. Além disso, vale considerar modelos que facilitam a manutenção, com peças de reposição disponíveis e montagem simplificada.

Cuidados e manutenção para garantir eficiência

Mesmo sendo um componente robusto e de longa duração, a válvula redutora de pressão também exige cuidados básicos para manter seu desempenho ao longo do tempo. Pequenos hábitos de verificação e manutenção ajudam a evitar falhas, desperdícios e até a substituição precoce do equipamento.

Verificações periódicas

Uma das formas mais simples de manter o bom funcionamento da válvula é realizar verificações periódicas na rede hidráulica. Caso você perceba mudanças na pressão da água, como chuveiros mais fracos ou torneiras mais fortes do que o habitual, vale investigar se a válvula ainda está regulando corretamente.

Testes com manômetro ajudam a identificar desvios de pressão e indicar a necessidade de ajustes.

Limpeza e remoção de impurezas

Com o tempo, é comum que impurezas presentes na água, como areia, sedimentos ou resíduos metálicos, se acumulem no interior da válvula, prejudicando sua atuação. Por isso, a instalação de um filtro ou registro com tela antes da válvula é recomendada.

Além disso, em ambientes com água de poço ou fornecimento irregular, é importante fazer limpezas internas periódicas, de preferência com acompanhamento técnico.

Substituição de peças desgastadas

Assim como qualquer outro item da rede hidráulica, a válvula redutora de pressão pode sofrer desgaste com o uso. Gaxetas, molas e diafragmas internos estão entre os componentes que mais sofrem com o tempo.

Muitas válvulas de qualidade permitem a substituição dessas partes, o que evita a troca completa do equipamento e reduz custos com manutenção.

Como vimos ao longo deste conteúdo, a válvula redutora de pressão é uma aliada indispensável para a segurança e o bom funcionamento de qualquer sistema hidráulico.

Em ambientes industriais, comerciais ou residenciais, contar com uma válvula de qualidade faz toda a diferença. E é justamente pensando nisso que a Quality Tubos oferece uma linha completa de válvulas hidráulicas, desenvolvidas com materiais resistentes, como aço carbono, galvanizado e ligas metálicas fundidas, que garantem encaixe perfeito, vedação eficiente e longa durabilidade.

Todos os produtos seguem normas técnicas rigorosas, oferecendo mais tranquilidade para quem projeta, instala e realiza a manutenção de sistemas de condução de fluidos.

Se você procura eficiência, segurança e ótimo custo-benefício, conheça as soluções em válvulas da Quality Tubos. Nossa equipe está pronta para ajudar a encontrar a melhor opção para o seu projeto com qualidade garantida e pronta entrega. Visite a nossa loja!
